CATDrawingのテキストボックスサイズの取得｜CATIAマクロの作成方法
最近CATDrawingでのマクロを作成していると、「テキストボックスのサイズを取得したい」という場面に出くわしました。
そこで、テクストボックスを操作するための「DrawingTextオブジェクト」を調べたのですが、どうやらサイズを取得するためのプロパティやメソッドは存在しないようです。
テキストボックスは中に入力された文字列の長さや、フォント、フォントサイズ等あらゆるもの影響されて、その大きさを変形していきます。
これをどうにか取得したいと思いいろいろ試したところ、どうにか取得することができたので覚書き程度にまとめていきます。
VBAでテキストボックスのサイズを取得したい方は是非参考にして見て下さい。
テキストボックスの取得コード
任意のテキストボックスを選択した状態で、以下のコードを実行すると
・「テキストボックスの4隅の頂点の座標」
・「テキストボックスの高さ/幅を取得」
の以上2点を取得することができます。
取得の結果は表示しませんが、代わりにテキストボックスの4辺に直線を作成しています。
この4つの直線がテキストボックスの各辺と一致すれば取得ができていることが確認できます。
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 |
Option Explicit Sub CATMain() Dim SEL As Selection Set SEL = CATIA.ActiveDocument.Selection Dim SELTXT As DrawingText Set SELTXT = SEL.Item(1).Value '左側マージン取得***************************************************** SELTXT.AnchorPosition = catTopLeft Dim LeaderLeft As DrawingLeader Set LeaderLeft = SELTXT.Leaders.Add(SELTXT.x - 100, SELTXT.y) Dim LeaderPointLeftX As Double Dim LeaderPointLeftY As Double LeaderLeft.GetPoint 0, LeaderPointLeftX, LeaderPointLeftY Dim LeftMargin As Double LeftMargin = SELTXT.x - LeaderPointLeftX '右側マージン取得***************************************************** SELTXT.AnchorPosition = catTopRight Dim LeaderRight As DrawingLeader Set LeaderRight = SELTXT.Leaders.Add(SELTXT.x + 100, SELTXT.y) Dim LeaderPointRightX As Double Dim LeaderPointRightY As Double LeaderRight.GetPoint 0, LeaderPointRightX, LeaderPointRightY Dim RightMargin As Double RightMargin = LeaderPointRightX - SELTXT.x 'アンカーポイント左上を基準に4つの頂点を取得***************************** SELTXT.AnchorPosition = catTopLeft LeaderLeft.GetPoint 0, LeaderPointLeftX, LeaderPointLeftY LeaderRight.GetPoint 0, LeaderPointRightX, LeaderPointRightY 'テキストボックス高さ************************************************* Dim TXTHeight As Double TXTHeight = SELTXT.y - LeaderPointLeftY 'テキストボックス幅************************************************** Dim TXTWidth As Double TXTWidth = LeaderPointRightX - LeaderPointLeftX - LeftMargin - RightMargin '頂点①(左上)******************************************************* Dim Point1X As Double Dim Point1Y As Double Point1X = SELTXT.x Point1Y = SELTXT.y '頂点②(左下)******************************************************* Dim Point2X As Double Dim Point2Y As Double Point2X = SELTXT.x Point2Y = SELTXT.y - TXTHeight '頂点③(右下)******************************************************* Dim Point3X As Double Dim Point3Y As Double Point3X = SELTXT.x + TXTWidth Point3Y = SELTXT.y - TXTHeight '頂点④(右上)******************************************************* Dim Point4X As Double Dim Point4Y As Double Point4X = SELTXT.x + TXTWidth Point4Y = SELTXT.y 'Leader削除******************************************************* On Error Resume Next SELTXT.Leaders.Remove SELTXT.Leaders.Count SELTXT.Leaders.Remove SELTXT.Leaders.Count On Error GoTo 0 'テキストボックスサイズ取得確認用************************************ Dim SELView As DrawingView Set SELView = SELTXT.Parent.Parent SELView.Activate Dim Fac2D As Factory2D Set Fac2D = SELView.Factory2D Dim LINE1 As Line2D Set LINE1 = Fac2D.CreateLine(Point1X, Point1Y, Point2X, Point2Y) Dim LINE2 As Line2D Set LINE2 = Fac2D.CreateLine(Point2X, Point2Y, Point3X, Point3Y) Dim LINE3 As Line2D Set LINE3 = Fac2D.CreateLine(Point3X, Point3Y, Point4X, Point4Y) Dim LINE4 As Line2D Set LINE4 = Fac2D.CreateLine(Point4X, Point4Y, Point1X, Point1Y) End Sub |

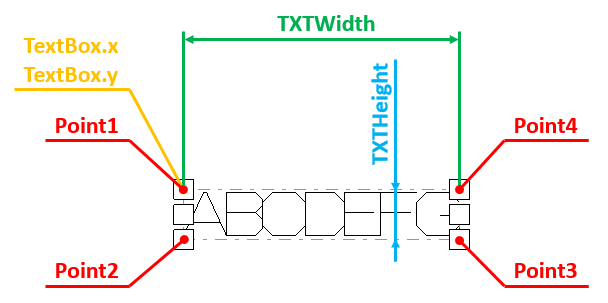

上記のコードでは以下のとおり取得できます。
TXTWidth → テキストボックスの幅
TXTHeight → テキストボックスの高さ
Point1 → テキストボックス左上の頂点(X,Y座標)
Point2 → テキストボックス左下の頂点(X,Y座標)
Point3 → テキストボックス右下の頂点(X,Y座標)
Point4 → テキストボックス右上の頂点(X,Y座標)
※Point1~4の座標はテキストボックスが存在するビュー内での座標
注意点としてはテキストボックスのアンカーポイントが「左上」であることが前提です。
上記のコードを実行すると自動的にアンカーポイントが左上に切り替わるので注意して下さい。
コード解説
コード自体は長いですが、やっていることはあまり難しいものではありません。
ただ、少し頭をひねらないと思いつかない方法です。
まずは本コード作成の参考にしたページを紹介します。
Forums : Text box size – COE
テキストボックスのサイズを取得する方法として以下のような案が挙げられていました。
How about this:
1.add leader to the text (point othe view origin)
2.use GetPoints to find its path.
3.delete the leader
4.change anchor point to catMiddleCenter
5.add leader to the text (again, point othe view origin)
6.use GetPoints to find the second leader’s path.
7.compare the two paths to find your dX and dY.
This is just a thought. I have not tried this myself.
こんな感じでいかがでしょうか：
1.テキストにリーダーを追加（ポイントotheビューの原点)
2.GetPointsを使ってパスを見つける
3.リーダーを削除する
4.アンカーポイントをcatMiddleCenterに変更する
5.addリーダーをテキストに(再度、ポイントotheのビューの原点)
6.GetPointsを使って2番目のリーダーのパスを見つける
7.2つのパスを比較して、dXとdYを見つける
これは単なる思いつきです。私自身は試したことがありません
上記の案を簡単に説明するとLeader(引出線)を作ることで取得できるポイントを使い、テキストボックスのサイズを計算で導き出そうというものです。
具体的にいうと「DrawingLeaderオブジェクト」の「GetPointメソッド」を使うことで、以下のようにLeaderの始点の座標を取得することができます。
今回のサンプルコードではこの考え方をもとにテキストボックスのサイズを求めていきます。
アンカーポイント位置が「左上」を前提としていますが、やっている内容さえ理解できればアンカーポイント位置がどこであっても求めることができるので、コードの書き方というよりは取得のための”考え方”をメインに理解してもらえれば大丈夫です。
テキストボックスのサイズ取得コードの解説
テキストボックスの取得
|
1 2 3 4 5 |
Dim SEL As Selection Set SEL = CATIA.ActiveDocument.Selection Dim SELTXT As DrawingText Set SELTXT = SEL.Item(1).Value |
まずは選択状態にあるテキストボックスを取得します。
これが理解できない方は「Selectionオブジェクト」の「Itemメソッド」を参照ください。
マージン(余白)サイズの取得
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 |
'左側マージン取得***************************************************** SELTXT.AnchorPosition = catTopLeft Dim LeaderLeft As DrawingLeader Set LeaderLeft = SELTXT.Leaders.Add(SELTXT.x - 100, SELTXT.y) Dim LeaderPointLeftX As Double Dim LeaderPointLeftY As Double LeaderLeft.GetPoint 0, LeaderPointLeftX, LeaderPointLeftY Dim LeftMargin As Double LeftMargin = SELTXT.x - LeaderPointLeftX '右側マージン取得***************************************************** SELTXT.AnchorPosition = catTopRight Dim LeaderRight As DrawingLeader Set LeaderRight = SELTXT.Leaders.Add(SELTXT.x + 100, SELTXT.y) Dim LeaderPointRightX As Double Dim LeaderPointRightY As Double LeaderRight.GetPoint 0, LeaderPointRightX, LeaderPointRightY Dim RightMargin As Double RightMargin = LeaderPointRightX - SELTXT.x |
まずはテキストボックス(水色破線)とLeaderの始点にあるわずかな隙間のサイズを取得していきます。(下図でいうLeftMargin/RightMargin)
左側のマージン(LeftMargin)は「テキストボックスのX座標－左側のLeader始点のX座標」で取得することができます。
右側のマージン(RightMargin)も考え方は左と同じですが、テキストボックスのアンカーポイントを「右上」に変更する必要があります。
変更後は「右側のLeader始点のX座標－テキストボックスのX座標」で取得することができます。
テキストボックスの高さ/幅の取得
|
1 2 3 4 5 6 7 8 9 10 11 12 13 |
'アンカーポイント左上を基準に4つの頂点を取得***************************** SELTXT.AnchorPosition = catTopLeft LeaderLeft.GetPoint 0, LeaderPointLeftX, LeaderPointLeftY LeaderRight.GetPoint 0, LeaderPointRightX, LeaderPointRightY 'テキストボックス高さ************************************************* Dim TXTHeight As Double TXTHeight = SELTXT.y - LeaderPointLeftY 'テキストボックス幅************************************************** Dim TXTWidth As Double TXTWidth = LeaderPointRightX - LeaderPointLeftX - LeftMargin - RightMargin |
まずはRightMarginを取得するために変更していたアンカーポイントを「左上」に戻します。
また、アンカーポイント「左上」の場合のLeaderの始点の座標を取得し直しておきます。
(※アンカーポイントの位置によってLeader始点の座標は変化するため)
上記を行うことで改めて以下のとおり各座標とマージンサイズを取得することができます。
上図を見ればわかるとおり、あとは計算でテキストボックスの高さと幅を取得することができます。
テキストボックスの高さ：テキストボックスのY座標－Leader始点のY座標
幅：右側のLeader始点のX座標－左側のLeader始点のX座標－(LeftMargin＋RightMargin)
テキストボックスの4隅の頂点の座標取得
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 |
'頂点①(左上)******************************************************* Dim Point1X As Double Dim Point1Y As Double Point1X = SELTXT.x Point1Y = SELTXT.y '頂点②(左下)******************************************************* Dim Point2X As Double Dim Point2Y As Double Point2X = SELTXT.x Point2Y = SELTXT.y - TXTHeight '頂点③(右下)******************************************************* Dim Point3X As Double Dim Point3Y As Double Point3X = SELTXT.x + TXTWidth Point3Y = SELTXT.y - TXTHeight '頂点④(右上)******************************************************* Dim Point4X As Double Dim Point4Y As Double Point4X = SELTXT.x + TXTWidth Point4Y = SELTXT.y |
テキストボックスの高さと幅を使って、4隅の頂点の座標も取得していきます。
計算式と下図を見比べれば、上記コードで何をやっているかすぐにわかると思います。
Point1(X,Y)=アンカーポイント(X,Y)
Point2(X,Y)=(Point1(X) , Point1(Y)－TXTHeight)
Point3(X,Y)=(Point1(X)＋TXTWidth , Point1(Y)－TXTHeight)
Point4(X,Y)=(Point1(X)＋TXTWidth , Point1(Y))
Leaderの削除
|
1 2 3 4 5 |
'Leader削除******************************************************* On Error Resume Next SELTXT.Leaders.Remove SELTXT.Leaders.Count SELTXT.Leaders.Remove SELTXT.Leaders.Count On Error GoTo 0 |
最後に座標取得用に作成していたLeaderを2つ削除します。
削除内容は「Leadersコレクションの一番最後にあるLeaderを削除」という処理を2回行います。
これで直近で作成した2つのLeaderのみを削除することができます。
(つまり、テキストボックスにもとからLeaderがついていたとしても問題なし)
まとめ
今回はVBAで任意のテキストボックスのサイズを取得する方法についての内容でした。
マクロ作成中にテキストボックスのサイズを取得したいという場面にはなかなか出くわさないかもしれませんが、今回紹介した内容を使えば一応取得することはできます。
今回のようにメソッドやプロパティはなくとも、いくつかの用意されているメソッドやプロパティを組み合わせることで取得できる場合も数多くあります。
このようにVBAでマクロを作成するには知識だけでなく、発想力も重要です。
今回紹介してコードはあくまでも一例なので他にもいい方法があるかもしれません。
ぜひ、いろいろ試してみて他の案も探してみて下さい。
